玻璃钢冷却塔维修及检修施工方案

　　XXX有限公司

　　方形逆流填料式冷却塔维修

　　施工组织方案

　　编制：XXX

　　审批：XXX

　　XXX玻璃钢有限公司

　　XXX年9月19日

　　一、编制依据说明：

　　1、通过对本工程现场堪查，综合考虑本工程的特点和实际需要，结合以同类的工程设计、维修、组装经验对本工程组装方案、组装管理、工期计划、安全文明及新技术新工艺等方面进行周密部署，编制出这份施工方案。

　　2、本施工方案的目的是：用以指导组装工作，协调与管理确保项目工程以优质、高效、安全顺利的完成。

　　二、工程概况：

　　1、工程名称：XXXXXX公司方形逆流填料式冷却塔维修。

　　2、工程地点：XXXXXX公司冷却塔现场。

　　3、施工单位：XXX玻璃钢有限公司。

　　4、现场施工工期：60天

　　5、工程范围：钢件整体加固，更换填料、收水器、喷头。

　　6、简述：由于贵单位原2组DFNL-1050*4（单塔基础尺寸7.8*7.8m）与1组DFNL-300*4（单塔基础尺寸4.3*4.3m）方形逆流式冷却塔使用多年，钢件部分已部分腐蚀，布水不匀均，收水器、填料结垢老化严重，影响降温效果，并危及设备正常运行及安全生产，须对原冷却塔维修，即钢件整体加固，更换填料、收水器、喷头。水池上铺设防渣网，防止杂物掉进水池，并含除渣，施工方不含水池清理。

　　三、工艺描述：

　　1、冷却塔是利用大气作为散热介质，我们通常称为空气，空气可以在冷却塔的四周不受限制的无限取用，所付出的代价就是补偿气流的阻力损失和风机动能消耗。

　　2、目的是使静止的大气转为运动的气流体。二者的能量在塔中是由风机抽风来完成；气流输运系统包括：进风口（风道）—空气分配区—热交换区—风机—导风筒。

　　四、更换冷却塔设备组成和结构特点：

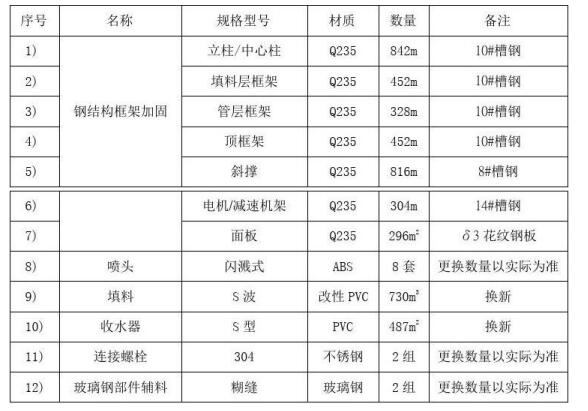

　　一）、DFNL-1050*4方形逆流式玻璃钢冷却塔----2组维修供货清单。

　　二）、DFNL-300*4方形逆流式玻璃钢冷却塔----1组维修供货清单。

　　注：维修过程中如其它部件还需更换需另行核算。

　　三）、冷却塔主要零部件技术特性。

　　1、冷却塔为方形逆流式。

　　2、喷头：联接喷头为ABS闪溅式。

　　3、收水器：采用高效的S型收水器，材质为PVC。

　　4、填料：选用填料为聚氯乙烯（PVC）材质，新型S波结构；充分的延缓了水在填料表

　　面的停留时间，提高了冷却塔的降温效果，该种胶片的特点是亲水性好，强度高，耐高温和低温，抗老化性好，使用寿命长，阻燃。

　　五、工程施工组织：

　　1、工程项目负责人1名，主要负责该工程的工作进度、工作质量，保证施工现场材料落实，以及处理与外单位有关工程事务工作。

　　2、工程组装队带负责人1名，主要负责该工程组装施工全面工作，并且对工程进度、质量、安全负主要责任。

　　3、组装队员共4名，焊工2名。

　　4、质量、安全检查员由带队负责人兼。

　　六、工程施工步骤：进厂人员进行安全学习→配戴安全帽→配戴安全带→拆除原有冷却塔填料、喷头、收水器→钢结构件加固→更换组装冷却塔填料、喷头、收水器→验收。

　　七、维修工作主要内容：

　　1、水池上铺设防渣网；

　　2、拆除部分玻璃钢围板；

　　3、拆除收水器；

　　4、拆除损坏喷头；

　　5、拆除填料；

　　6、对场地进行清理和整理,拆卸部件分系列整齐堆码于事先指定场地；

　　7、对钢结构框架进行加固；

　　8、组装更换后的新填料；填料组装时，必须将填料的波峰与波谷进行粘接成块组装。填料组装时保持松紧恰当，通风畅通。

　　9、组装损坏的喷头；

　　10、组装收水器；收水器组装成件，组装于收水器托加上。

　　11、恢复玻璃钢的组装，玻璃钢围板组装好后需糊缝，防渗漏水。

　　12、清理工作场地。

　　八、工程施工质量保证措施：

　　1、为保证工程施工质量，首先要教育组装人员一定要有质量第一思想意识，做到人人讲质量。

　　2、在施工过程中每个组装人员都要严格执行操作规程和工艺要求，决不允许因某种原因放松对质量的要求。

　　3、班组自检自查，每天工作情况、质量情况带队负责人都要认真检查，作好记录，发现

　　有质量问题及时纠正，决不允许隐瞒。

　　4、对重要部位组装(焊接)除作好记录外，还必须要施工人员签名，保存以便今后待查。

　　5、奖惩结合，在施工中一贯重视质量无差错的组装人员，公司给予一定奖励，而对不重视质量，在工作中经常出现质量事故的人员，公司同样给予一定处罚。

　　九、应急预案：为了确保在现场作业期间发生安全事故后能及时对事故伤害人员进行必要和充分的救援，并对事故进行处理和善后，特制定本安全生产事故应急救援制度，对应急救援的责任人员，组织机构等作如下规定：

　　1、应急救援的责任人员和安全生产责任人相同：生产部长为第一责任人，现场作业人员中指定的安全生产责任人为第二责任人，应急安全生产责任人为第三责任人；

　　2、生产部门须对现场作业人员的应急救援责任顺序进行书面指定，应急救援第三责任人在特殊情况下可由生产部临时指定；

　　3、现场应急救援组织由现场作业人员兼职组成，按应急救援责任顺序确认其事故处理顺序；

　　4、在重大安全事故发生时，生产部长必须及时到达现场，组织应急救援工作；

　　5、现场应急救援组织在进场时进行安全生产事故风险评估，并须备有事故备用金，且事故备用金专款专用，不允许挪、借；

　　6、现场应急救援组织在进场时应明确现场的应急救援线路，包括医院所在、救护车线路，以及急救电话等；

　　7、现场应急救援组织须和业主就应急救援事宜进行协商，在应急救援时可以尽量使用业主资源；

　　8、现场应急救援组织除负责对事故伤害人员进行必要和充分的救援外，还负责事故的善后处理。

　　十、工程施工安全、文明生产措施：

　　1、成立项目经理为第一责任人的安全文明施工管理小组，设置各安全小组；

　　2、建立安全生产责任制度，落实到人；

　　3、每天进行安全检查，督促各班组搞好安全活动，及时现场存在的不安全因素和隐患，及时处理违章作业行为；加强对施工生产人员的安全教育；

　　4、人人必须牢固树立安全第一的思想，牢记“安全为了生产，生产必须安全”的指导方针；

　　5、现场作业人员进入施工现场，先进行安全防火知识教育培训；

　　6、现场作业人员的身体状况及当班作业内容每班均须进行核实，不准带病上岗，不准跨工种作业；
